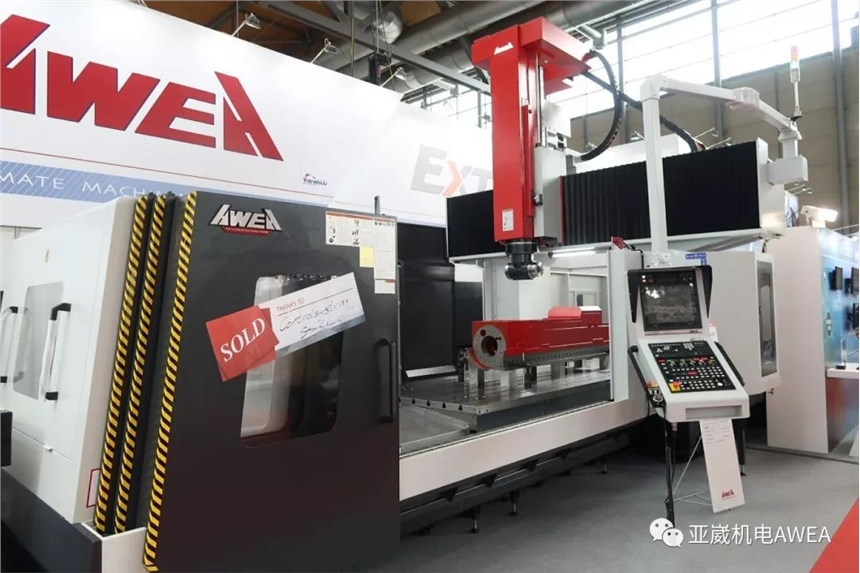

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 lp 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用
lp 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
x、y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，z 軸可選擇滾柱型線性滑軌設計 )
高剛性結構
一體式底座採用複合四滑軌設計，底座尺寸依行程長度比例加大，消除工作台懸垂問題，確保支撐剛性
大跨距對稱式中心驅動設計，x 軸滾珠導螺桿在運動軸向中心，提供高精度與重負荷之軸向進給能力，避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生
配置螺桿減震機構，降低長尺寸螺桿懸垂迴轉之震動，提升加工精度
化主軸系統
強悍的擇自動附加頭，附加頭的抓取方式皆採可程式控制自動附加頭切削能力
頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短刀具接觸點與橫樑之間距，提升切削能力
中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
齒輪式高扭力主軸
高低檔強力齒輪箱設計
浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量

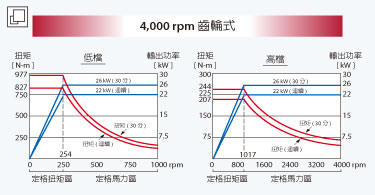

4,000 rpm 高扭力主軸，搭載高馬力輸出 26 kw 主軸馬達，在 254 rpm 提供 977 n-m 的扭矩輸出，符合重切削加工的需求

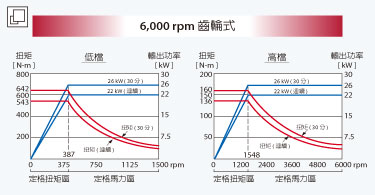

6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kw 主軸馬達，在 387 rpm 亦可提供 642 n-m 的扭矩輸出
4,000 rpm 齒輪式
![[ ]](/www__awea__com/images/milling/production-bridge/lp/spindle/4000-gear-tw.jpg)
6,000 rpm 齒輪式
![[ ]](/www__awea__com/images/milling/production-bridge/sp/spindle/6000-gear-tw.jpg)
top
多功能附加頭設計
全系列附加頭皆由亞崴研發與組裝，可區分為 35 度頭、 90 度頭、延長頭以及萬向頭
附加頭與頭蓋之結合面皆以手工精密鏟花，採用日製兩片式曲齒離合器精密定位
選
35 度頭
自動鎖頭 / 鎖刀
c 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
c 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
90 度頭
自動鎖頭 / 鎖刀
c 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
c 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
延長頭
自動鎖頭 / 鎖刀
高轉速 : 3,000 rpm ( z 600 mm ) / 6,000 rpm ( z 350 mm )
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
高轉速 : 3,000 rpm ( z 600 mm ) / 6,000 rpm ( z 350 mm )
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
全自動萬向頭 ( 正交型 )
自動鎖頭 / 鎖刀
a / c 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
a / c 軸自動 5° / 2.5° / 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統

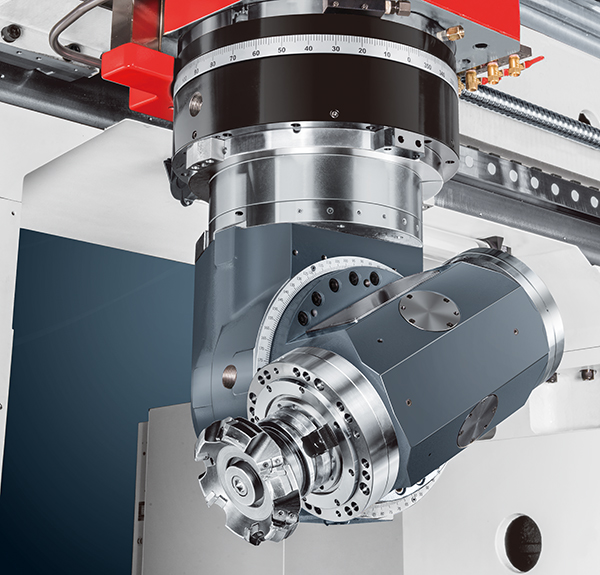

全自動萬向頭 ( 斜交型 )
自動鎖頭 / 鎖刀
a / c 軸自動 5° / 2.5°/ 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
lp-4033
lp-5033
lp-6033
lp-7033
重要諸元
x 軸行程
4,000 mm
5,000 mm
6,000 mm
7,000 mm
y 軸行程
3,300 mm ( 4,000 mm 選配 )
z 軸行程
760 mm ( 1,000 / 1,200 / 1,400 mm 選配 )
主軸鼻端至工作台面距離
240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 )
雙柱間距離
3,500 mm
工作台
工作台尺寸 ( x 方向 )
4,020 mm
5,020 mm
6,020 mm
7,020 mm
工作台尺寸 ( y 方向 )
2,400 mm
工作台大載重量
15,000 kg
18,000 kg
20,000 kg
20,000 kg
主軸
主軸馬達 ( 連續 / 30 分 )
22 / 26 kw ( 30 / 35 hp )
主軸轉速
6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )
z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ：
4,000 / 5,000 齒輪式主軸 ( 選配 )
6,000 / 8,000 內藏式主軸 ( 選配 )
8,000 / 10,000 直結式主軸 ( 選配 )
主軸內孔規格
bt50 ( iso50 ) / din69871-a ( 選配 )
主軸進給
快速進給速率 x 軸
15,000 mm / min.
10,000 mm / min.
10,000 mm / min.
7,500 mm / min.
快速進給速率 y 軸
15,000 mm / min.
快速進給速率 z 軸
15,000 mm / min.
切削進給速率
1 ~ 10,000 mm / min.
1 ~ 5,000 mm / min.
刀庫
刀庫容量
32 支刀 ( 60 / 90 / 120 選配 )
大直徑 / 鄰刀空
ø 127 / ø 215 mm
大長度
350 mm
大重量
20 kg
精度*1
定位精度 ( jis b 6338 )
± 0.015 mm / 全長
± 0.010 mm / 全長
定位精度 ( vdi 3441 )
p ≤ 0.030 mm / 全長
p ≤ 0.040 mm / 全長
p ≤ 0.050 mm / 全長
p = 0.040 mm / 全長
重現精度 ( jis b 6338 )
± 0.003 mm
重現精度 ( vdi 3441 )
ps ≤ 0.025 mm
ps ≤ 0.030 mm
ps ≤ 0.035 mm
ps = 0.030 mm
一般規格
電力需求
220 ± 10 %
氣壓壓力需求 ( 少 )
5 ~ 8 ( 5 ) kg / cm²
油壓箱容量 ( 油壓泵 )
120 liter ( 10 hp )
潤滑油箱容量
6 liter
切削液容量 ( 切削液泵 )
750 liter ( 1.5 hp )
機器淨重
45,000 kg
49,000 kg
57,000 kg
66,000 kg
本公司保留因技術需求，隨時更改內容及文字之權利。
*1 x 軸行程 7,000 mm ( 含 ) 以上機台標準搭配 x 軸光學尺
a / c 軸自動 5° / 2.5°/ 1° 分度
高轉速 : 3,000 / 4,500 rpm
輸出功率 : 22 kw ( 30 hp )
選配主軸中心出水系統
| lp-4033 | lp-5033 | lp-6033 | lp-7033 | |
| 重要諸元 | ||||
| x 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm | 7,000 mm |
| y 軸行程 | 3,300 mm ( 4,000 mm 選配 ) | |||
| z 軸行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 選配 ) | |||
| 主軸鼻端至工作台面距離 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 ) | |||
| 雙柱間距離 | 3,500 mm | |||
| 工作台 | ||||
| 工作台尺寸 ( x 方向 ) | 4,020 mm | 5,020 mm | 6,020 mm | 7,020 mm |
| 工作台尺寸 ( y 方向 ) | 2,400 mm | |||
| 工作台大載重量 | 15,000 kg | 18,000 kg | 20,000 kg | 20,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kw ( 30 / 35 hp ) | |||
| 主軸轉速 |
6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ： 4,000 / 5,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) 8,000 / 10,000 直結式主軸 ( 選配 ) |
|||
| 主軸內孔規格 | bt50 ( iso50 ) / din69871-a ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 x 軸 | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. | 7,500 mm / min. |
| 快速進給速率 y 軸 | 15,000 mm / min. | |||
| 快速進給速率 z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 60 / 90 / 120 選配 ) | |||
| 大直徑 / 鄰刀空 | ø 127 / ø 215 mm | |||
| 大長度 | 350 mm | |||
| 大重量 | 20 kg | |||
| 精度*1 | ||||
| 定位精度 ( jis b 6338 ) | ± 0.015 mm / 全長 | ± 0.010 mm / 全長 | ||
| 定位精度 ( vdi 3441 ) | p ≤ 0.030 mm / 全長 | p ≤ 0.040 mm / 全長 | p ≤ 0.050 mm / 全長 | p = 0.040 mm / 全長 |
| 重現精度 ( jis b 6338 ) | ± 0.003 mm | |||
| 重現精度 ( vdi 3441 ) | ps ≤ 0.025 mm | ps ≤ 0.030 mm | ps ≤ 0.035 mm | ps = 0.030 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 少 ) | 5 ~ 8 ( 5 ) kg / cm² | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 hp ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 hp ) | |||
| 機器淨重 | 45,000 kg | 49,000 kg | 57,000 kg | 66,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
*1 x 軸行程 7,000 mm ( 含 ) 以上機台標準搭配 x 軸光學尺
