产品简介

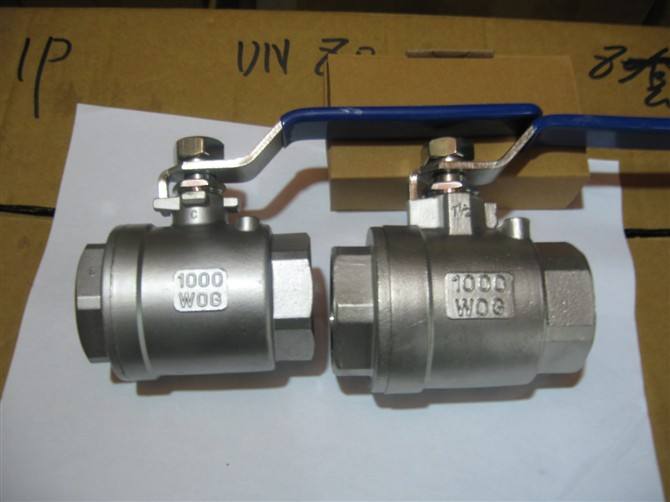

中国永一阀门集团 q11f二片式球阀
产品价格：￥面议
上架日期：2018-01-02 09:19:43
产地：河北石家庄
发货地：河北石家庄
供应数量：不限
最少起订：1台
浏览量：417
资料下载：暂无资料下载
其他下载：暂无相关下载
详细说明
q11f二片式球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。二片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。接形式另有对焊(bw)承插焊(sw),并均可带国际标准iso支架平台和锁定装置。设置90°开关定位机二片式球阀结构图构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
内螺纹球阀及焊接式球阀适用于pn1.0～4.0mpa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
| 序号 | 零件名称 | 材质 | ||
|---|---|---|---|---|
| 不锈钢 | 碳钢 |
|
||
| 1 | 阀体 | 不锈钢cf8m | 碳钢wcb | |
| 2 | 密封圈 | 聚四氟乙烯ptfe | 聚四氟乙烯ptfe | |
| 3 | 阀盖 | 不锈钢cf8m | 碳钢wcb | |
| 4 | 球体 | 不锈钢ss316 | 不锈钢ss304 | |
| 5 | 阀杆 | 不锈钢ss316 | 不锈钢ss316 | |
| 6 | 螺母 | 不锈钢ss304 | fcd45 | |
| 7 | 垫圈 | 不锈钢ss304 | fcd45 | |
| 8 | 手柄套 | 塑料plastic | 塑料plastic | |
| 9 | 手柄 | 不锈钢ss304 | 不锈钢ss304 | |
| 10 | 阀杆螺母 | 不锈钢ss304 | b7 | |
| 11 | 垫圈 | 不锈钢ss304 | 不锈钢ss304 | |
| 12 | 填料压盖螺母 | 不锈钢ss304 | fcd45 | |
| 13 | 填料 | 聚四氟乙烯ptfe | 聚四氟乙稀ptfe | |
| 14 | 止推垫圈 | 聚四氟乙烯ptfe | 聚四氟乙稀ptfe | |
| 15 | 填料 | 聚四氟乙烯ptfe | 聚四氟乙稀ptfe | |
| 16 | 螺栓 | 不锈钢ss304 | b8 | |
| size | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | 4″ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| l | 68 | 68 | 72 | 85 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| h | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| e | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| 重量wt（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
