北京矿用单模光缆mgts-6b1ftp超五类屏蔽网线加电源线复合电缆
执行标准:yd/t1019-2001 jb/t8734-2013
一、产品名称及型号规格
产品名称:ftp超五类屏蔽网线加电源线复合电缆
1. 电缆型号和规格:ftp 4×2×0.5 2×0.75
二、北京矿用单模光缆mgts-6b1导体材料和结构
超五类屏蔽网线导体采用1/0.5mm无氧铜丝偏差±0.02mm
电源线 2×0.75 铜丝采用24/0.2
三、北京矿用单模光缆mgts-6b1绝缘芯线构造及颜色
1. 绝缘线芯数量:8芯(4对)
2. 颜色:白(蓝)蓝,白(橙)橙,白(绿)绿,白(棕)棕
3. 绝缘材料:高密度聚乙烯
4. 绝缘外径:0.8±0.02mm

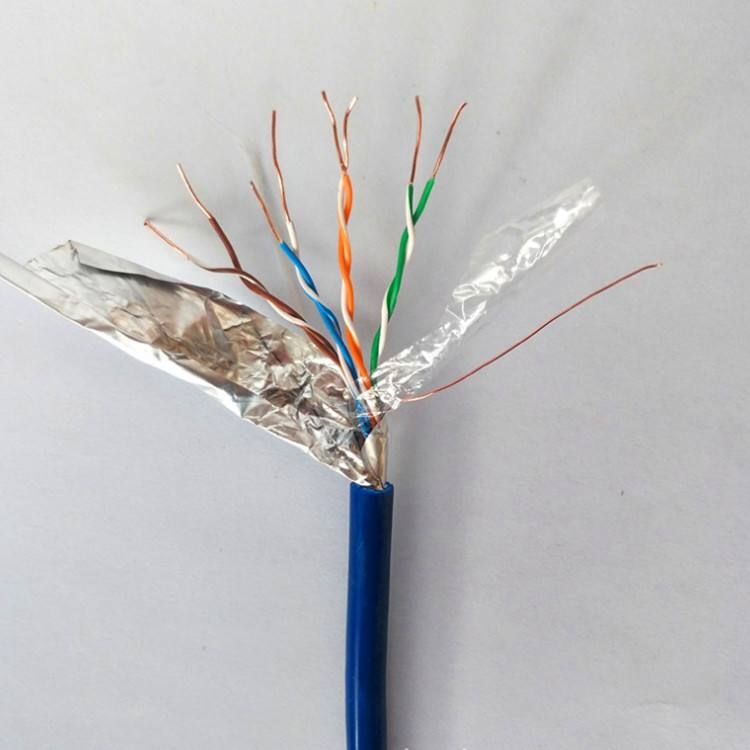

四、屏蔽材料和结构
1. 铝箔(麦拉带)屏蔽。
五、护套材料及颜色
2. 采用灰色(可以根据需要采用任意颜色)阻燃聚氯乙烯护套。
六、成品电缆特性
1. 弯曲半径:小于电缆直径的10倍
七、测试电压
导体间dc1.0kv/1min
0.75的试验电压2kv/5min
八、电缆的使用温度
温度范围:-20℃-60℃
安装温度不低于0摄氏度
十、北京矿用单模光缆mgts-6b1电气性能
1.单根0.5导体直流电阻值9.5ω/100m
0.75的直流电阻值26ω/100m
2.20摄氏度时绝缘电阻大于等于5000mω
2×0.75的绝缘电阻大于等于36.7mω
3.工作电容值5.6nf/100m
4.特性阻抗(at1mhz-100mhz)100±15%
5.转移阻抗at1mhz和10mhz时为50mω/m和100mω/m
6.衰减at1-100mhz
at1/4/10/16/20/31.25/62.5/100mhz
≤(3.2/6/9.5/12.1/13.6/17.1/24.8/32.0)db/100m
十一、北京矿用单模光缆mgts-6b1近端串音衰减at1-100mhz
at1/4/10/16/20/31.25/62.5/100mhz
≥65.3/56.3/50.3/47.2/45.8/42.9/38.4/35.3db
